一、客户需求分析

依照XX城市管理局的现状和通信指挥调度的需求，在规划、建设无线通信指挥调度系统时，需采用技术先进、经济实用的设备，系统建成后必须达到以下要求：

★在目前已有7组频率的基础上，建设一套能覆盖中心城区和郊区，提供7路模拟话音通信和16路数字语音通信的无线通信指挥调度系统；

★各区城管局可独立通信，不影响其他区城管局工作。市局具有调度管理功能，必要时市局可以对各区城管局进行联网，做到一呼百应，统一指挥调度各区城管局。

★数字系统能够兼容模拟信号系统，既能实现新建数字与模拟系统的互通，也能确保大部分老的模拟终端可与新建数字终端之间实现互联通信，避免重复投资；

★在已有7组频率（7个25KHz）的基础上进行扩容信道数，只需申请1组新的频点。

二、系统建设要求

★网络要求有效覆盖市中心城区，包括：A、B、C、D、E、F、G区；

★覆盖率：车载台在全市覆盖率达95％，手持机在全市覆盖率90％，重要地区覆盖率达100％；

★工作模式：能够在12.5KHz的信道上同时中继2路话路或数据，支持和实现IP多基站联网、移动终端多基站间自动漫游；

★新建数字终端可与原有摸拟终端实现互通。

三、建设方案：

1、总体规划

建设方案：

★需要建设的基站为8个：市城管局、A区、B区、C区、D区、E区、F区、G区；

★基站的IP链路情况：有线IP或者无线3GIP网络；

★中转台时隙1实现各基站的单站话音中转；

★中转台时隙2实现全市所有基站的联网话音中转；

★市城管局使用的终端设备全部为数字对讲机，各区城管局根据实际情况，同时使用数字对讲机和原有的模拟对讲机设备。

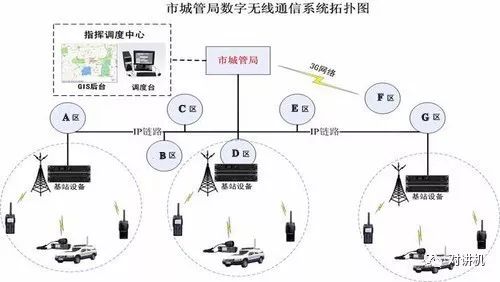

2、系统联网拓扑图

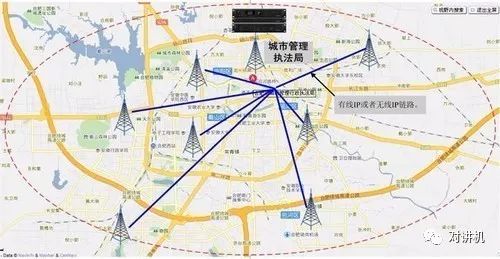

市城管局、各区城管局基站通过IP联网，可以采取有线IP联网和无线IP联网两种方式。

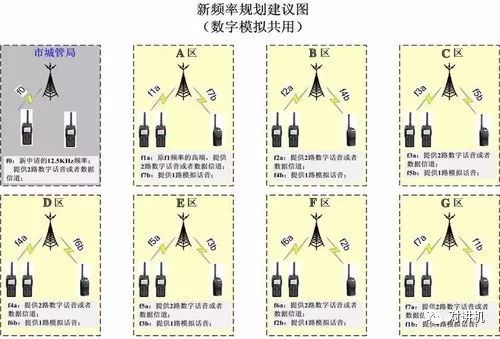

3、频率规划建议图

频率规划：

(1)城管局各分局原有f1-f7等7对25KHz频率，解决方案将每对25KHz的频率拆分为2对12.5KHz的频率；

(2)为了避免相邻信道的干扰，特将相邻的信道使用在不同的基站。举例：比如A区的f1频率拆分为f1a和f1b，f1a在A区使用，而f1b在相隔较远的新站区使用；其他各城管局也采用相同的拆分方案。

四、为客户实现价值--无缝信号覆盖互联互通统一管理调度高效协同

★全市各区城管局管辖区内无线信号覆盖稳定，通话质量好；

★各区城管局与市局之间日常情况下相互独立使用，必要时可有机结合形成不同规模的互联互通；

★市局控制中心可以任意呼叫各区城管局，可监控各基站运行情况、遥控各基站的连接组网，可对各基站进行相应组合、互联互通，达到一呼百应、实时通话；

★全市各基站实现IP互联后，基站中转台和终端都支持漫游功能；

★系统内数字对讲机及车载台内置GPS卫星定位功能可随时实施定位；

★系统可实现对各个用户终端进行监管，支持单呼、组呼、全呼、紧急呼、私密呼、遥毙/复活、录音、远端监控、远程监测等功能。除了进行语音通信外，系统还需要支持文本及短信息的数据传输。
